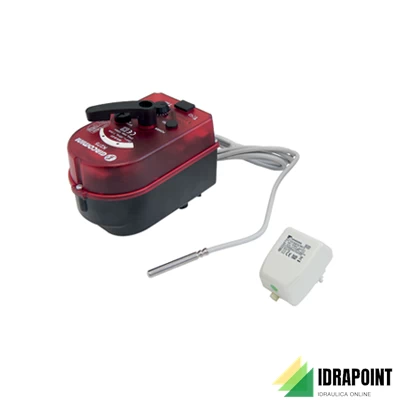

ATTUATORE DA 24V/230V PER VALVOLE MISCELATRICI

Ecco un riepilogo tecnico dettagliato del documento PDF che contiene dati tecnici dell'attuatore per valvole miscelatrici K275Y002:

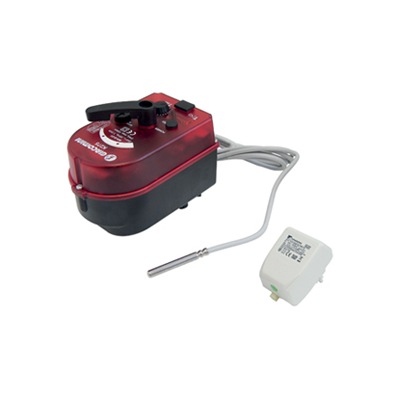

Nome del Prodotto: Attuatore per Valvole Miscelatrici K275Y002 con Regolatore Integrato
Utilizzo con Valvole Miscelatrici: R296, R297
Alimentazione: 24 V - 50 Hz (230 V con adattatore incluso)
Potenza: 5 VA
Cavo: 2 x 0,5 mm², lunghezza 2 m
Tipo di Sonda: PT1000, coibentazione: -30÷105 °C
Coppia: max 15 Nm
Tempo di Rotazione: 73 s / 90°
Classe di Protezione: II
Grado di Protezione: IP44
Temperatura Ambiente di Funzionamento: 0÷55 °C
Temperatura di Immagazzinamento: -20÷80 °C

Descrizione e Funzionamento:
L'attuatore K275Y002 è progettato per controllare la temperatura dell'acqua di mandata in sistemi di riscaldamento e raffrescamento, installabile sulle valvole miscelatrici R296 e R297. Ha un angolo fisso di rotazione di 90° e offre la possibilità di funzionamento in modalità manuale. Tramite i DIP switches interni, è possibile impostare il senso di rotazione, campi di temperatura e il fattore di reazione. Viene utilizzato per mantenere la temperatura costante in impianti di riscaldamento, radiatori a pavimento, acqua calda sanitaria e piscine.

Installazione:
L'attuatore deve essere installato seguendo le istruzioni specifiche delle valvole Giacomini. La sonda di temperatura deve essere posizionata dopo il circolatore, a una distanza massima di 1,1 m dall'attuatore. Può essere installata a contatto con il tubo o ad immersione. È importante proteggere meccanicamente la sonda e il cavo per garantire un funzionamento ottimale.

Errori Comuni e Soluzioni:
- Er1: Sonda di temperatura disconnessa. Controllare e sostituire se necessario.
- Er2: Sonda di temperatura in corto circuito. Controllare e sostituire se necessario.

Questo riepilogo fornisce informazioni dettagliate sulle specifiche tecniche, l'utilizzo, l'installazione e la risoluzione di errori dell'attuatore per valvole miscelatrici K275Y002, utili per installatori e tecnici specializzati.
