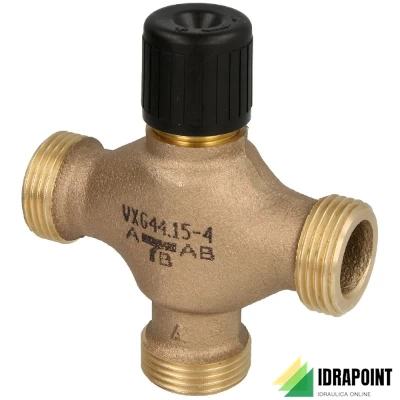

SIEMENS - CORPO VALVOLA A 3 VIE DN15 PN16 KVS1,6 VXG44 - DN15 PN16 KVS 1,6

Riepilogo Tecnico: Valvole a Tre Vie Siemens Building Technologies

Le valvole a tre vie VXG44 sono progettate per funzioni di regolazione in "miscelazione" o "deviazione" in piccoli e medi impianti di riscaldamento, condizionamento e ventilazione. Sono adatte solo per impianti a circuito chiuso e supportano fluidi come acqua refrigerata, acqua fredda, bassa temperatura acqua calda e acqua con antigelo fino al 50% di volume.

Caratteristiche Tecniche:

- Corpo valvola in bronzo Rg5
- Dimensioni nominali da DN15 a DN40 mm (½ ...1½”)
- Portata kvs da 0.25 a 25 m3/h
- Corsa della valvola di 5.5 mm
- Comando manuale di serie
- Compatibili con servocomandi SQS35..., SQS65...o SQS85
- Utilizzo per funzioni di miscelazione o deviazione
- Temperatura di esercizio da +2 a +120 °C

Modelli Disponibili:

- VXG44.15-0.25 a VXG44.40-25 con diverse portate e pressioni differenziali massime
- Servocomandi disponibili a 230 V AC o 24 V AC con segnali a 3 punti o proporzionali
- Otturatore del tipo parabolico con varie sedi in acciaio antiruggine o bronzo

Ordinazione e Consegna:

- I modelli devono essere ordinati separatamente
- Valvola, servocomando e bocchettoni vengono imballati e spediti separatamente
- I materiali usati richiedono una divisione dei componenti prima dello smaltimento

Montaggio e Utilizzo:

- Qualità dell'acqua richiesta secondo norme VDI 2035
- Raccomandato l'uso di un filtro a monte per garantire un lungo periodo di servizio
- Montaggio semplice senza attrezzi speciali
- Istruzioni di montaggio allegate ad ogni valvola
- Utilizzo dell'apposito comando manuale o servocomando per il funzionamento corretto

Manutenzione e Servizio:

- Operazioni di manutenzione richiedono attenzione al senso di flusso sulla valvola
- Spegnere le pompe e depressurizzare il tratto di tubo prima di operare sul servocomando
- In caso di trafilaggio, sostituire l'intera valvola
- L'uso di servocomandi di altre aziende annulla la garanzia

Materiali e Specifiche Tecniche:

- Classe PN16, pressione massima 1600 kPa (16 bar)
- Corpo valvola in bronzo G-CuSn5ZnBb (Rg5)
- Guarnizioni in acciaio inossidabile, bronzo Rg5 e ottone
- Otturatore in acciaio inossidabile o ottone
- Stelo in acciaio inossidabile
- Bocchettoni ALG... in ghisa

Questo riepilogo fornisce una panoramica dettagliata delle valvole a tre vie Siemens VXG44, utili per installatori e tecnici specializzati nell'ambito idraulico.
