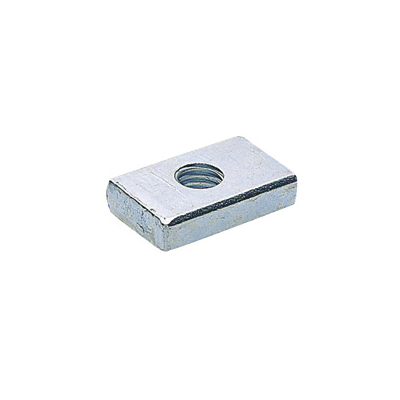

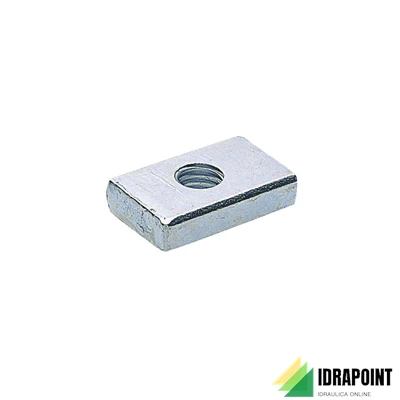

DADO RETTANGOLARE M10 X PROFILATO 30X15-32X20

Informazioni tecniche dettagliate su un dado rettangolare utilizzato per l'idraulica.

- Disegnato da: OTERACCORDI S.p.A.
- Materiale: S235JR EN 10025
- Trattamento Superficiale: Non specificato (/////)
- Data: 07/10/2011
- Tolleranza Gen.: Non specificata (/////)
- Trattamento Termico: Non specificato (/////)
- Descrizione: DADO RETTANGOLARE
- Codice OTERACCORDI: 0906.025016.010
- Macchina / Articolo: Non specificato (/////)
- Disegno OTERACCORDI: Non specificato (/////)
- Dimensioni del dado rettangolare:
- Lunghezza: 25mm
- Larghezza: 16mm
- Altezza: 6mm
- Filettatura disponibile: M8 / M10
- Capacità di carico:
- M8: 120 Kg in trazione, 240 Kg in taglio
- M10: 140 Kg in trazione, 260 Kg in taglio
- I carichi indicati si riferiscono al dado rettangolare inserito perfettamente nell'apertura del profilato con dimensioni 30x15mm o 32x20mm.

In generale, il dado rettangolare è realizzato in acciaio S235JR EN 10025 e ha capacità di carico specifiche per le dimensioni e la filettatura indicate. È importante rispettare le tolleranze e le specifiche tecniche fornite per garantire un'installazione corretta e sicura all'interno del sistema idraulico.
