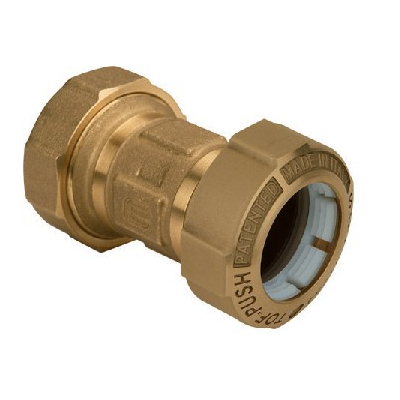

EFFEBI - MANICOTTO "TOF" IN OTTONE PER ACQUA E GAS - 50MMX50MM - MANICOTTO CON ATTACO TOF JOIN SYSTEM IN OTTONE PER ACQUA E GAS DA 50MMX50MM

Informazioni dettagliate sui prodotti per l'idraulica, in particolare sui giunti e raccordi per tubi in polietilene (PE) ad alta densità. Di seguito sono riportati i principali punti tecnici rilevanti:

1. Prodotti e Codici: Il documento elenca diversi tipi di giunti e raccordi, ognuno con un codice specifico per identificarlo facilmente. I prodotti includono monoguanti per PE con filetto maschio, giunti diritti per PE/PE, monoguanti per PE con filetto femmina ridotto, giunti diritti per FE/PE, giunti a T per PE con derivazione filettata femmina Gas, giunti a 90° per PE con filetto maschio o femmina, e altri.

2. Materiali e Normative: I prodotti sono realizzati con materiali di alta qualità come il CW 617N per il corpo, il girello e le boccole, e tenute in NBR. I raccordi sono conformi alle normative ISO 14001:2004 e UNI EN ISO 9001:2008.

3. Applicazioni e Tubazioni: I raccordi sono progettati per tubi in polietilene ad alta densità (HDPE) come PE80 e PE100, nonché per tubi in polietilene reticolato PE-X. Sono adatti per applicazioni sia con acqua che con gas.

4. Caratteristiche Tecniche: I raccordi TOF sono classificati come giunti a compressione di tipo A secondo la norma EN1254-3, con filetti conformi a UNI ISO 7/1. Presentano una guarnizione conica autoadattante per una tenuta idraulica affidabile.

5. Limiti di Pressione e Temperatura: I raccordi possono operare in un intervallo di temperatura da +5°C a +80°C e supportano una pressione massima di PN16 a 20°C per acqua. I valori di pressione nominale (PN) variano in base al diametro e al tipo di tubo.

6. Montaggio e Utilizzo: I raccordi consentono un montaggio rapido e profondo del tubo grazie alla ghiera di fissaggio. Sono ideali per un collegamento semplice e immediato dei tubi in polietilene.

7. Istruzioni di Montaggio: Per le istruzioni dettagliate sul montaggio, si consiglia di fare riferimento alle pagine 164/165 del documento.

In sintesi, i raccordi TOF offrono soluzioni efficienti e sicure per il collegamento di tubi in polietilene in diverse applicazioni idrauliche e per il gas, garantendo prestazioni affidabili e conformità alle normative di settore.
